3D-Laserscanning Vermessung – Punktwolken für Architektur, Planung und Denkmalpflege

Präzise 3D-Bestandserfassung – für Architektur, Altbausanierung und Denkmalpflege.

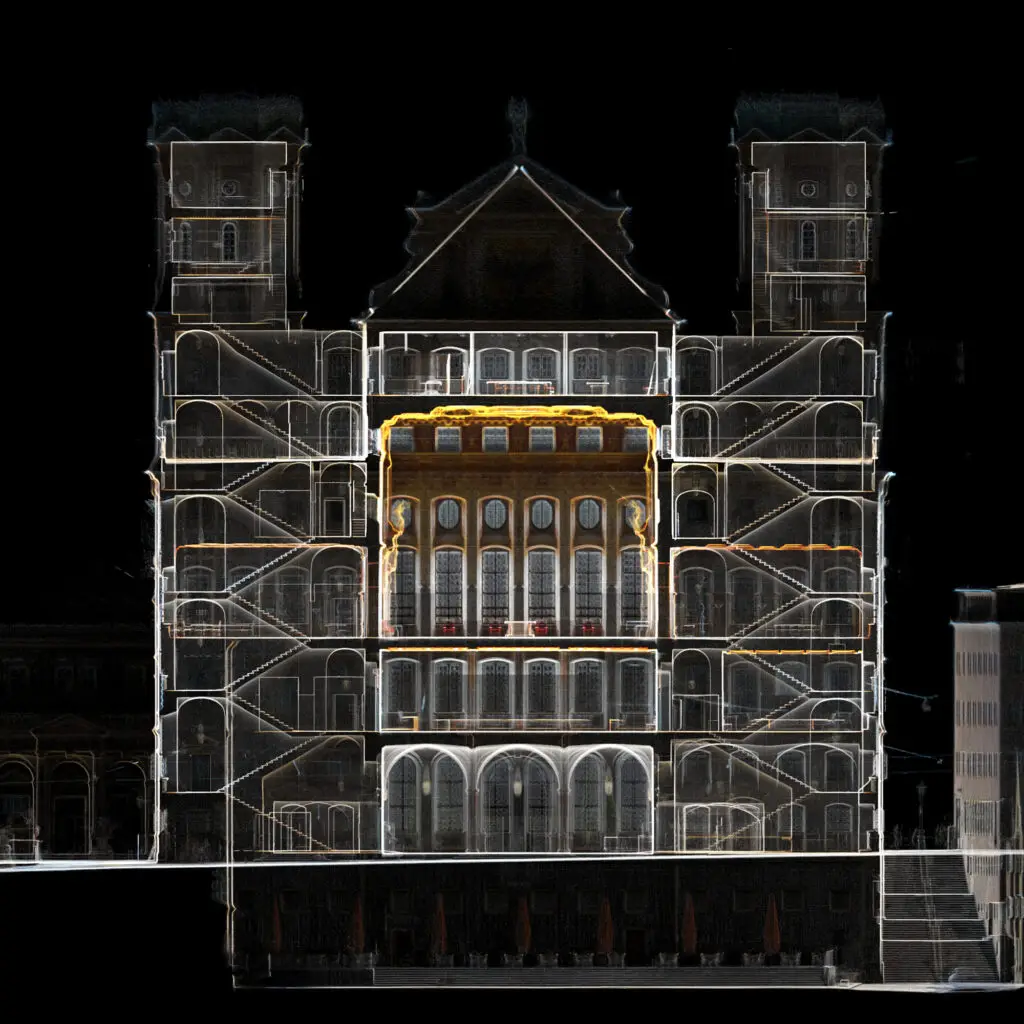

Eine 3D-Laserscan Vermessung des AUgsburger Rathauses. Halbtrabsparente Darstellung vor schwarzem Hintergrund. Orthographische Projektion, die das Bild wie einen Architektur-Plan wirken lässt.

Punktwolke einer 3D-Laserscan Vermessung des Augsburger Rathauses

Digitale Bestandserfassung mit professioneller Lasertechnologie

Präzision, auf die Sie bauen können: Mit unseren Laserscans erhalten Sie detaillierte Punktwolken als Grundlage für Planungen, Umbauten und Dokumentationen. Wir erfassen klein- bis mittelgroße Objekte, und erstellen Ihren Digital-Twin.

Klassische Altbausanierung sowie An- und Umbauten, insbesondere im Bereich der Denkmalpflege, profitieren vom Einsatz digitaler Bestandserfassung über den gesamten Prozess hinweg. Ob verwinkelte Grundrisse oder verformungsgerechtes Aufmaß historischer Gebäude eine Punktwolke liefert exakte Daten auch dort, wo Maßband und alte Pläne nicht mehr weiterhelfen.

Mit neuen digitalen Scan-Verfahren zur 3D-Vermessung und innovativen Software Tools entstehen neue Möglichkeiten der Bauplanung, Kolaboration und Baudokumentation. Die daraus resultierende Ressourcenschonung, sowie Zeit- und Kostenersparnis, macht „Digitalisierung“ im Bereich der Bestandsbauten zu mehr als nur einem Schlagwort.

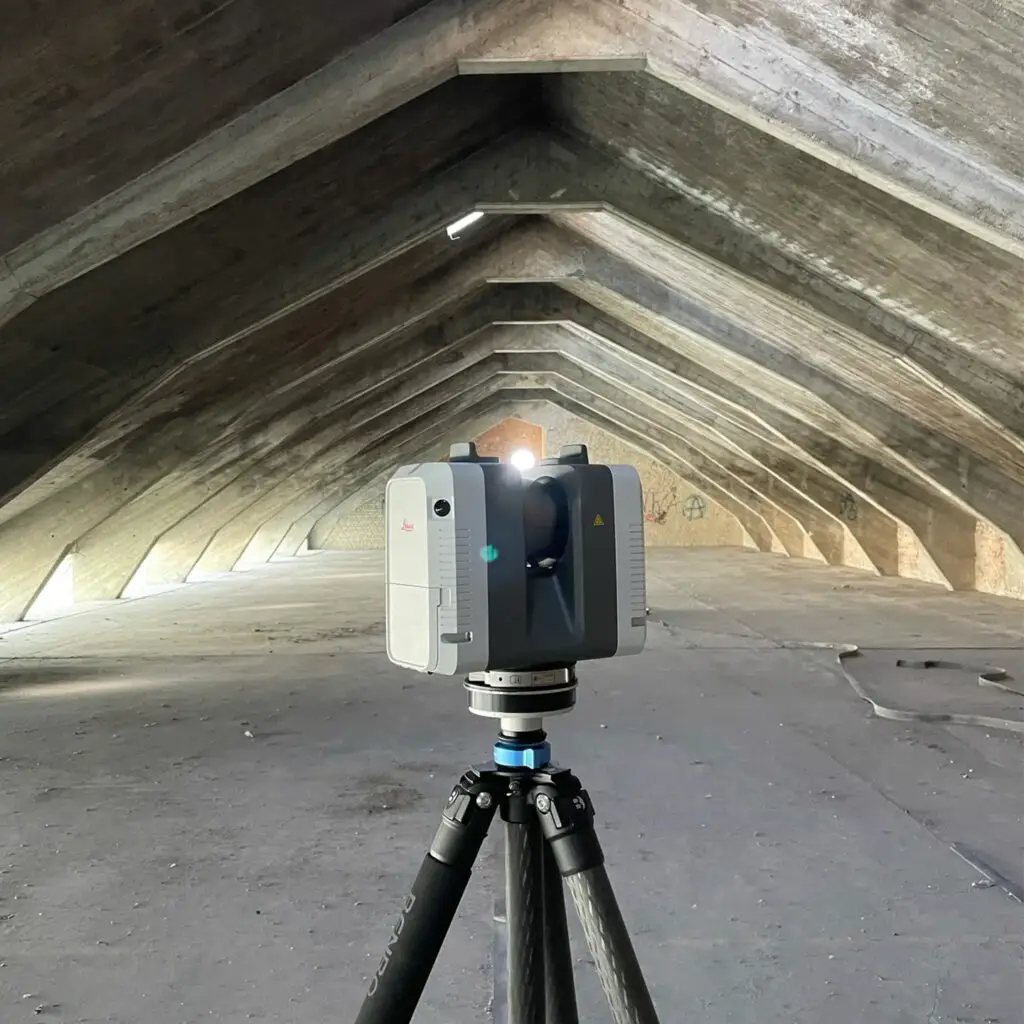

Ein Leica RTC360 Laserscanner in einem leerstehenden Dachgeschoss einer alten Indistriehalle. Die Dachkonstruktion ist wird von Stahlbeton-Streben getragen.

Ein Leica RTC360 Laserscanner in einer alten Industriehalle

Optimale Technik für jede Herausforderung

Nicht jede Aufgabe im Bereich der digtalen Bestandserfassung ist mit einem klassischen (terrestrischen) Laserscanner optimal gelöst. Je nach Anforderung können unterschiedliche Erfassungssysteme zum Einsatz kommen. Häufig werden die Ergebnisse (Punktwolken) verschiedener Scan-Methoden auch kombiniert, um das gesteckte Ziel der optimalen Datenerfassung und/oder Dokumentation zu erreichen.

Laserscanner

  • Aufmaß mit hoher Präzision

  • Vorbereitung von Umbau- und Sanierungsprojekten

  • Digitale Erfassung im Rahmen von Denkmalpflege

  • Referenzdaten für Ausschreibungen und Planungsprozesse

  • Integration in BIM-Workflows (via Punktwolke)

Drohne/Photogrammetrie

  • Erfassung von Dächern, Fassaden oder Baugruben

  • Erfassung von Gelände in 3D, für Raum- oder städtebauliche Planung

SLAM Scanner

  • Schnelle Methode um Ist-Zustände eines Geländes oder Gebäudes in 3D digital zu erfassen

  • Optimal für einen ersten Abgleich bestehender Pläne mit dem tatsächlichen Zustand eines Bauwerkes

Ein Tablet, auf dem eine Architekturzeichnung mit Bauplänen und digitalen Modellen angezeigt wird, veranschaulicht die Nutzung digiatler Technologie im Enwurfs- und Planungsprozess von Bauprojekten.

Illustration von 2D Plandaten und digitalem 3D Modell

Anwendungsbereich CAD/BIM

Ob 2D Plan, 3D Modell oder BIM – ein digitales Aufmaß, also eine 3D Punktwolke eines Gebäudes, ist die optimale Grundlage. Ein Laserscan erfasst ein Gebäude in seiner Gesamtheit. Auch wenn im Verlauf eines Projektes weitere Messpunkte relevant werden, können diese jederzeit der erstellten Punktwolke entnommen werden, während eine klassische 2D Vermessung zumeist nur einen Gebäude-Schnitt auf der gewünschten Höhe represäntiert.

Digitale Bestandserfassung gibt dem Bauherrn oder Architekten ein verformungsgerechtes Aufmaß, das auf unterschiedlichste Weise genutzt werden kann, um durch 3D-Vermessung präzise und kosteneffizient zu arbeiten.

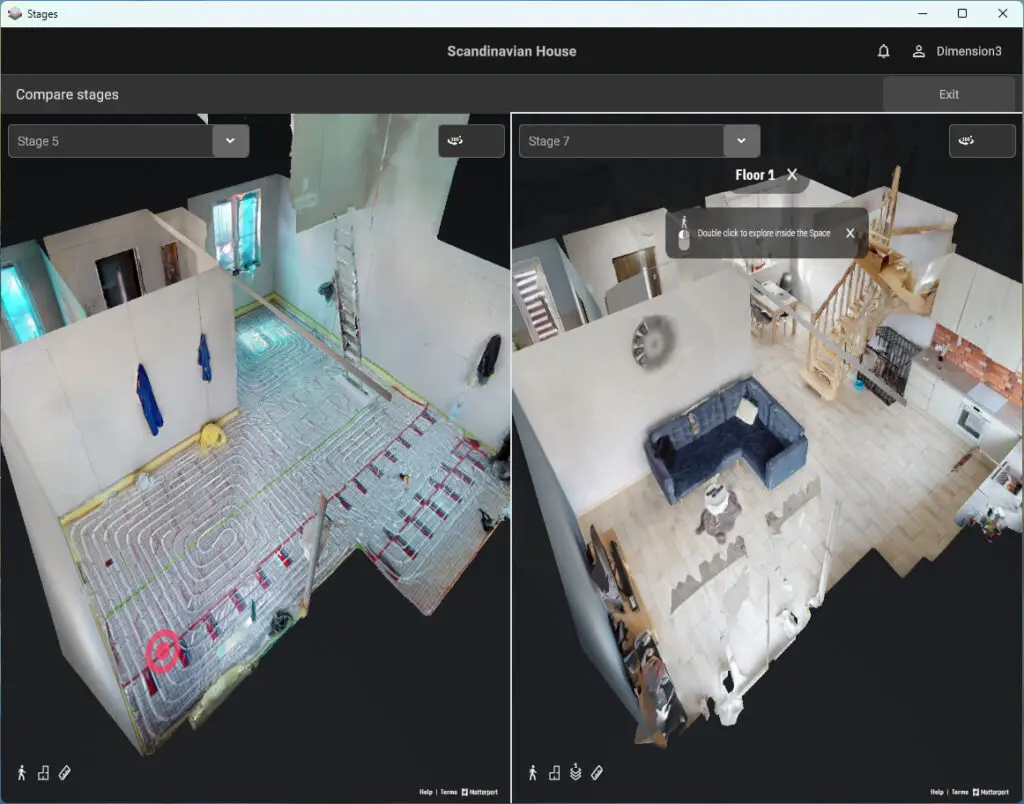

Screenshot der Software Simlab Stages. EIn Split Screen zeigt verschiedene Bauphasen des gleichen Gebäudes. Links mit sichtbaren Heizungsleitungen am Boden, rechts fertig möbliert.

Anwendungsbereich Baudokumentation

Auch die Technik im Bereich der digitalen Bestandserfassung etwickelt sich stetig weiter. Extrem schnelle Laserscanner mit herausragender Optik, die neben der Vermessung auch hochauflösendes 360° Fotomaterial liefern, eröffnen dabei neue Möglichkeiten im Bereich der Baudokumentation (Matterport Pro3). Moderne Software Tools wie Simlab STAGES eröffnet neue Möglichkeiten der effizienten Planung, Zusammenarbeit und Dokumentation über den gesamten Prozess eines Bauvorhabens.

  • Schneller Abgleich von Plan und Ist-Zustand

  • Visuelle Dokumentation von Bauphasen durch mehrfache Scans

  • Nutzung von realistischen 3D Modellen für Online-Meetings

  • Übergabedokumentation durch visuelle Erfassung eines ganzen Gebäudes



Matterport und Laserscan kombiniert

Die größte Herausforderung beim erstellen von Plänen, 3D-Modellen und BIM ist die Interpretation der Punktwolke. Während derjenige, der die Daten vor Ort erfasst, ein Gefühl für die Umgebung, das Gebäude und verschiedene Besonderheiten gewinnt, ist der Zeichner oder Modellierer auf die Punktwolke beschränkt.
Um die Übersetzung einer Punktwolke in einen Plan oder ein Modell zu erleichtern und zu verbessern, erstellen wir in vielen Fällen zusätzlich einen hochauflösenden 3D Rundgang.

So kann auch ein Zeichner, der niemals vor Ort war, die Räumlichkeiten jederzeit virtuell begehen. Die sehr hohe visuelle Qualität des virtuellen Rundganges erleichert so die korrekte Interpretation von Details in Punktwolken.

Besonders interessant ist in diesem Zusammenhang auch die Möglichkeit, die nativen 16K Panoramafotos außerhalb der Cloud zu archivieren. Eine Option für Langzeitarchivierung und auch Beweissicherung im Bereich Bauwesen.

  • Zeichner/Modellierer erhalten eine realen Eindruck der Gegebenheiten

  • Fehler bei der Interpretation einer Punktwolke werden minimiert

  • Übersetzung einer Punktwolke in Pläne oder Modelle wird schneller und/oder genauer
